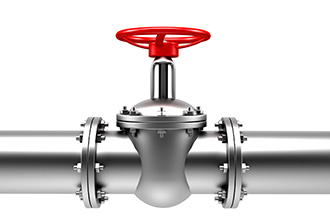

フランジFLANGE

フランジの種類

  • 差込み溶接式板フランジSOP:Slip-On-Plage Flange
  • 差込み溶接式ハブ付きフランジSOH:Slip-On-Hab Flange
  • ソケット溶接式フランジSW:Socket Weld Flange
  • 突合せ溶接式フランジWN:Weld Neck Flange
  • ねじ込み式フランジTR:Threaded Flange
  • 閉止フランジBL:Socket Weld Flange
  • 遊合形フランジLJ:Loose Flange/Lapped Joint Flange
  • ラップジョイント(スタブエンド)Lapped Joint

対応規格及び製造範囲PRODUCTS PARAMETERS

日本規格JIS Series
規格Standard No. 呼びDiameter Range クラスPressure Rating 材料Conventional Materials
JIS B2220 PL DN10～DN400 5K JIS G3214, SS400, SUS F304, SUS F304L, SUS F316, SUS F316L, SUS F310, SUS F321
JIS B2220 SO DN450～DN1000 5K
JIS B2220 PL DN10～DN225 10K
JIS B2220 SO DN250～DN1000 10K
JIS B2220 SO DN10～DN1200 16K 20K 30K
JIS B2220 WN DN15～DN400 30K
JPI 7S-15 1/2～24" CLASS 150, 300, 600, 900, 1500, 2500
アメリカ規格American Standard Series
規格Standard No. 呼びDiameter Range クラスPressure Rating 材料Conventional Materials
ASME B16.5 1/2～24" CLASS 150, 300, 600, 900, 1500, 2500 ASTM A182, F304, F304L, F304H, F316, F316L, F316H, F316Ti, F317L, F321, F347H, F904L, F11, F12, F22, F51, F53, F55, F60, A105
ANSI B 16.47 26～60" CLASS 150, 300, 600, 900
AWWA C207 4～144" CLASS 86, 175-150, 275, 300
ISO7005-1 1/2～24" PN 2.0, 5.0, 11.0, 15.0, 26.0, 42.0
BS4504-3.1 1/2～24" CLASS 150, 300, 600, 900, 1500, 2500
NF E29-203 1/2～24" PN 2.0, 5.0, 11.0, 15.0, 26.0, 42.0
API605 26～60" CLASS 150, 300, 600
ASME B16.36 1/2～24" CLASS 300, 400, 600, 900, 1500, 2500
EU規格European Standard Series / German Standard Series
規格Standard No. 呼びDiameter Range クラスPressure Rating 材料Conventional Materials
EN 1092-1 DIN 2630 WN DN1200～DN4000 1 BAR DIN17440, EN10222-5, 1.4301, 1.4571, 1.4306/7, 1.4462, 1.4541, 1.4429, 1.4401, 1.4539, 1.4404
DIN 2631 WN DN10～DN3600 6 BAR
DIN 2632 WN DN200～DN3000 10 BAR
TYPE04 DIN 2633 WN DN10～DN2000 16 BAR
DIN 2634 WN DN200～DN1000 25 BAR
TYPE11 DIN 2635 WN DN200～DN500 40 BAR
DIN 2636 WN DN200～DN400 61 BAR
TYPE12 DIN 2637 WN DN200～DN350 100 BAR
DIN 2638 WN DN200～DN300 160 BAR
EN1092-1 TYPE01 DIN 2573 PL DN10～DN500 6 BAR
DIN 2576 PL DN10～DN500 10 BAR
EN1092-1 TYPE05 DIN 2527 BL DN10～DN500 6, 10, 16, 25, 40 BAR
EN1092-1 TYPE13 DIN 2566 TH DN10～DN150 10 BAR, 1.6 BAR
EN1092-1 TYPE02 DIN 2642(Loose) DN10～DN500 10 BAR
中国規格GB Series
規格Standard No. 呼びDiameter Range クラスPressure Rating 材料Conventional Materials
GB/T 9112-9123.4 DN10～DN2000 PN 0.25, 1.0, 1.6, 2.5, 4.0, 6.3, 10.0, 16.0 Mpa 20# Q235 A105
GB1220
0Cr18Ni9 / 06Cr19Ni10 / S30408
00Cr19Ni11 / 022Cr19Ni10 / S30403
0Cr18Ni10Ti / 06Vr18Ni11Ti / S32168
0Cr17Ni12Mo2 / 06Cr17Ni12M02 / S31608
00Cr17Ni14Mo2 / 022Cr17Ni12M02 / S31603
0Cr18Ni12M03Ti / 06Cr17Ni12M02Ti / S31668
JBT 74-86.2 DN10～DN1600 PN 0.25, 0.6, 1.0, 1.6, 2.5, 4.0, 6.3, 10.0, 16.0,
20.0 Mpa
HG 20592-20626 DN10～DN2000 PN 0.25, 0.6, 1.0, 1.6, 2.0, 2.5, 4.0, 5.0, 6.3, 10.0, 11.0, 15.0, 16.0, 25.0, 26.0, 42.0 Mpa
SH 3406 DN10～DN1500 PN 1.0, 2.0, 5.0, 6.8, 10.0, 15.0, 25.0, 42.0 Mpa
GBT 17241.1-17241.7 DN10～DN4000 PN 0.25, 0.6, 1.0, 1.6, 2.0, 2.5, 4.0, 5.0 Mpa
GBT 15530.1-15530.8 DN10～DN1800 PN 0.6, 1.0, 1.6, 2.0, 2.5, 4.0, 5.0 Mpa
JB/T 4701 DN300～DN2000 PN 0.25, 0.6, 1.0, 1.6, 2.5, 4.0 Mpa
JB/T 4702 DN300～DN3000 PN 0.25, 0.6, 1.0, 1.6, 2.5, 4.0 Mpa
JB/T 4703 DN300～DN2000 PN 0.6, 1.0, 1.6, 2.5, 4.0, 6.4 Mpa
GB 2501-2508 DN10～DN2000 PN 0.25, 0.6, 1.0, 1.6, 2.5, 4.0, 6.4 Mpa

パイプPIPE

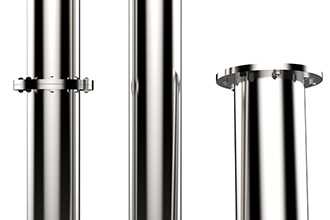

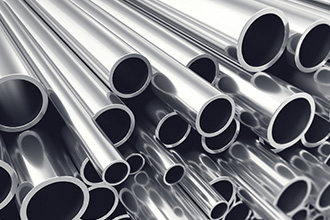

ステンレス鋼管Stainless Pipe/Tube

材料規格
日本規格JAPAN STANDARD JIS G3463 JIS G3468
アメリカ規格AMERICAN STANDARD ASTM A249/A249M ASTM A269/A269M ASTM A312/A312M ASTM A358/A358M ASTM A554/A554M
ASTM A688/A688M ASTM A789/A789M ASTM A790/A790M ASTM A928/A928M
ドイツ規格GERMAN STANDARD DIN 2463
ヨーロッパ規格EU STANDARD EN 10217-7
中国規格CHINA STANDARD GB/T12770 GB/T12771 HG20537 GB/T24593 GB/T192283
鋼管規格 ASME B36.10 / ASME B36.19
Nominal Pipe Outside Diameter 肉厚　Nominal Wall Thickness
Size(NPS) 外径 Sch5s Sch10s Sch40s Sch80s
A B MM IN MM IN MM IN MM IN MM IN
8 1/4 13.70 0.539 - - 1.65 0.065 2.24 0.088 3.02 0.119
10 3/8 17.10 0.673 - - 1.65 0.065 2.31 0.091 3.20 0.126
15 1/2 21.30 0.839 1.65 0.065 2.11 0.083 2.77 0.109 3.73 0.147
20 3/4 26.70 1.051 1.65 0.065 2.11 0.083 2.87 0.113 3.91 0.154
25 1 33.40 1.315 1.65 0.065 2.77 0.109 3.38 0.133 4.55 0.179
32 1 1/4 42.20 1.661 1.65 0.065 2.77 0.109 3.56 0.140 4.85 0.191
40 1 1/2 48.30 1.902 1.65 0.065 2.77 0.109 3.68 0.145 5.08 0.200
50 2 60.30 2.374 1.65 0.065 2.77 0.109 3.91 0.154 5.54 0.218
65 2.5 73.00 2.874 2.11 0.083 3.05 0.120 5.16 0.203 7.01 0.276
80 3 88.90 3.500 2.11 0.083 3.05 0.120 5.49 0.216 7.62 0.300
90 3.5 101.60 4.000 2.11 0.083 3.05 0.120 5.74 0.226 8.08 0.318
100 4 114.30 4.500 2.11 0.083 3.05 0.120 6.02 0.237 8.56 0.337
125 5 141.30 5.563 2.77 0.109 3.40 0.134 6.55 0.258 9.53 0.375
150 6 168.30 6.626 2.77 0.109 3.40 0.134 7.11 0.280 10.97 0.432
200 8 219.10 8.626 2.77 0.109 3.76 0.148 8.18 0.322 12.70 0.500
250 10 273.00 10.750 3.40 0.134 4.19 0.165 9.27 0.365 12.70 0.500
300 12 323.80 12.750 3.96 0.156 4.57 0.180 9.53 0.375 12.70 0.500
350 14 355.60 14.000 3.96 0.156 4.78 0.188 9.53 0.375 12.70 0.500
400 16 406.40 16.000 4.19 0.165 4.78 0.188 9.53 0.375 12.70 0.500
450 18 457.00 18.000 4.19 0.165 4.78 0.188 9.53 0.375 12.70 0.500
500 20 508.00 20.000 4.78 0.188 5.54 0.218 9.53 0.375 12.70 0.500
550 22 559.00 22.000 4.78 0.188 5.54 0.218 9.53 0.375 12.70 0.500
600 24 610.00 24.000 5.54 0.218 6.35 0.250 9.53 0.375 12.70 0.500
650 26 660.00 26.000 - - - - - - - -
700 28 711.00 28.000 - - - - - - - -
750 30 762.00 30.000 6.35 0.250 7.92 0.312 9.53 0.375 12.70 0.500
800 32 813.00 32.000 - - - - - - - -
850 34 864.00 34.000 - - - - - - - -
900 36 914.00 36.000 - - - - - - - -
950 38 965.00 38.000 - - - - - - - -
1000 40 1016.00 40.000 - - - - - - - -
1050 42 1067.00 42.000 - - - - - - - -
1100 44 1118.00 44.000 - - - - - - - -
1150 46 1168.00 46.000 - - - - - - - -
1200 48 1219.00 48.000 - - - - - - - -
Nominal Pipe Outside Diameter 肉厚　Nominal Wall Thickness
Size(NPS) 外径 Sch5 Sch10 Sch20 Sch30
A B MM IN MM IN MM IN MM IN MM IN
8 1/4 13.70 0.539 - - 1.65 0.065 - - 1.85 0.073
10 3/8 17.10 0.673 - - 1.65 0.065 - - 1.85 0.073
15 1/2 21.30 0.839 1.65 0.065 2.11 0.083 - - 2.41 0.095
20 3/4 26.70 1.051 1.65 0.065 2.11 0.083 - - 2.41 0.095
25 1 33.40 1.315 1.65 0.065 2.77 0.109 - - 2.90 0.114
32 1 1/4 42.20 1.661 1.65 0.065 2.77 0.109 - - 2.97 0.117
40 1 1/2 48.30 1.902 1.65 0.065 2.77 0.109 - - 3.18 0.125
50 2 60.30 2.374 1.65 0.065 2.77 0.109 - - 3.18 0.125
65 2.5 73.00 2.874 2.11 0.083 3.05 0.120 - - 4.78 0.188
80 3 88.90 3.500 2.11 0.083 3.05 0.120 - - 4.78 0.188
90 3.5 101.60 4.000 2.11 0.083 3.05 0.120 - - 4.78 0.188
100 4 114.30 4.500 2.11 0.083 3.05 0.120 - - 4.78 0.188
125 5 141.30 5.563 2.77 0.109 3.40 0.134 - - - -
150 6 168.30 6.626 2.77 0.109 3.40 0.134 - - - -
200 8 219.10 8.626 2.77 0.109 3.76 0.148 6.35 0.250 7.04 0.277
250 10 273.00 10.750 3.40 0.134 4.19 0.165 6.35 0.250 7.80 0.307
300 12 323.80 12.750 3.96 0.156 6.35 0.250 6.35 0.250 8.38 0.330
350 14 355.60 14.000 3.96 0.156 6.35 0.250 7.92 0.312 9.53 0.375
400 16 406.40 16.000 4.19 0.165 6.35 0.250 7.92 0.312 9.53 0.375
450 18 457.00 18.000 4.19 0.165 6.35 0.250 7.92 0.312 11.13 0.438
500 20 508.00 20.000 4.78 0.188 6.35 0.250 9.53 0.375 12.70 0.500
550 22 559.00 22.000 4.78 0.188 6.35 0.250 9.53 0.375 12.70 0.500
600 24 610.00 24.000 5.54 0.218 6.35 0.250 9.53 0.375 14.27 0.562
650 26 660.00 26.000 - - 7.92 - 12.70 0.500 - -
700 28 711.00 28.000 - - 7.92 - 12.70 0.500 15.88 0.625
750 30 762.00 30.000 6.35 0.250 7.92 0.312 12.70 0.500 15.88 0.625
800 32 813.00 32.000 - - 7.92 0.312 12.70 0.500 15.88 0.625
850 34 864.00 34.000 - - 7.92 0.312 12.70 0.500 15.88 0.625
900 36 914.00 36.000 - - 7.92 0.312 12.70 0.500 15.88 0.625
950 38 965.00 38.000 - - - - - - - -
1000 40 1016.00 40.000 - - - - - - - -
1050 42 1067.00 42.000 - - - - - - - -
1100 44 1118.00 44.000 - - - - - - - -
1150 46 1168.00 46.000 - - - - - - - -
1200 48 1219.00 48.000 - - - - - - - -

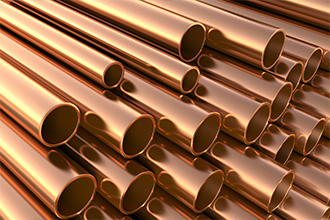

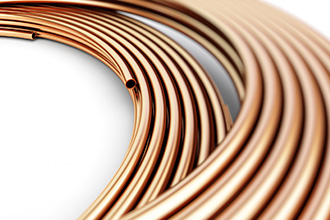

銅合金製鋼管Seamless Copper Alloy Tube

材料規格
日本規格 アメリカ規格 イギリス規格 ドイツ規格 中国規格
JIS H3300 ASTM B111 BS2871 DIN 1785 GB/T 8890
白銅Copper-Nickel C7060 C70600 CN102 CuNi10Fe1Mn BFe10-1-1
C7150 C71500 CN107 CuNi30Mn1Fe BFe30-1-1
C7164 C71640 CN108 CuNi30Fe2Mn2 (BFe30-2-2)
- C70400 - - (BFe5-1.5-0.5)
- - - - B7
アルミニウム真鍮Aluminium Brass C6870 C68700 CZ110 CuZn20AL2 HAL77-2
アドミラルティ黄銅Admiralty Brass C4430 C44300 CZ111 CuZn28Sn1 HSn70-1
黄銅BRASS C2800/C2700 C28000/C27200 CZ108 CuZn36/CuZn37 H65 / H63
